导热界面材料：电子设备散热的精密纽带

当芯片运算速度以指数级增长，5G 基站、数据中心、高性能显卡持续释放高热量，一场静默的散热革命正在电子设备内部悄然上演。导热界面材料作为热量传导的 “精密纽带”，以微观尺度的创新设计，打破空气热阻壁垒，重新定义电子设备的散热效能。

　　这类材料的核心价值，源于对热传导物理特性的深度破解。电子元件与散热器之间的微小间隙，如同横亘在热量传递路径上的 “空气鸿沟”—— 空气的导热系数仅为 0.023W/(m?K)，相当于铜的千分之一，极大阻碍热量散发。导热界面材料通过独特的流变特性，能在装配压力下自适应填充微米级孔隙，构建连续的导热通道。以高填充型导热硅脂为例，其内部均匀分散的氧化铝、氮化硼等陶瓷填料，形成三维导热网络，使材料导热系数提升至 5 - 20W/(m?K)，将热阻降低 80% 以上。

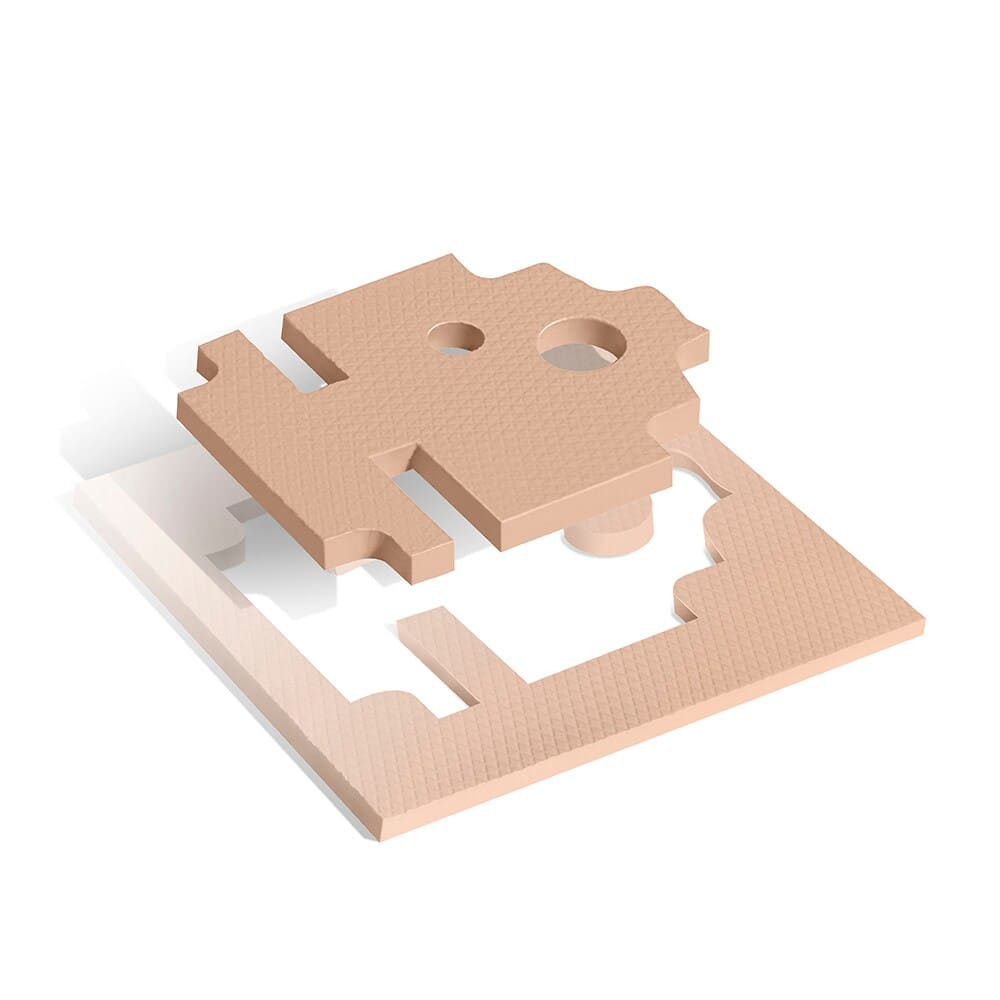

　　材料的创新始终围绕性能与应用场景的平衡展开。导热凝胶凭借触变流动性，可在压力下变形贴合复杂曲面，常用于笔记本电脑 CPU 与散热器的柔性连接；而导热垫片以固态形式存在，自带粘性背胶，在自动化产线中实现快速装配，特别适用于手机、平板等轻薄设备。近年来，相变材料成为研究热点，其在达到相变温度时由固态转化为液态，浸润接触面，大幅提升接触面积。新型复合相变材料通过添加石墨烯纳米片，在保持相变特性的同时，将导热系数提升至 35W/(m?K)，为大功率 LED 灯具、新能源汽车电控系统提供高效散热方案。

　　在不同领域的应用场景中，导热界面材料展现出极强的适应性。在人工智能服务器集群，GPU 芯片阵列产生的热量需快速导出，高导热系数的非硅导热垫片应运而生，其绝缘性与低挥发特性有效避免电子元件腐蚀；医疗设备对材料安全性要求严苛，生物相容性好的有机硅基导热材料成为首选，确保 MRI 设备中的超导磁体稳定散热。随着智能驾驶技术发展，汽车电控单元（ECU）的集成度不断提高，导热灌封胶通过填充电路板缝隙，实现全方位散热，同时提供防潮、防震保护。

　　面对电子产业的未来趋势，导热界面材料正迈向智能化与功能集成化。智能温控材料可根据环境温度动态调节导热性能，当设备负荷较低时降低热传导效率，减少不必要的散热损耗；当温度升高时迅速增强导热能力。可降解材料的研发打破传统环保局限，以天然纤维素为基材的生物基导热材料，在保障性能的同时实现绿色回收。此外，材料与微纳制造技术的融合催生新形态，纳米级超薄导热膜厚度仅为 10 微米，却能维持 15W/(m?K) 的导热系数，为可折叠电子设备提供轻薄散热解决方案。

　　从微米级的芯片封装到兆瓦级的工业设备，导热界面材料以微观创新撬动宏观效能。在追求极致散热的道路上，这些看似不起眼的材料持续突破性能边界，用科技的温度，为数字时代的高效运行筑牢根基。
